蝸輪減速機產品

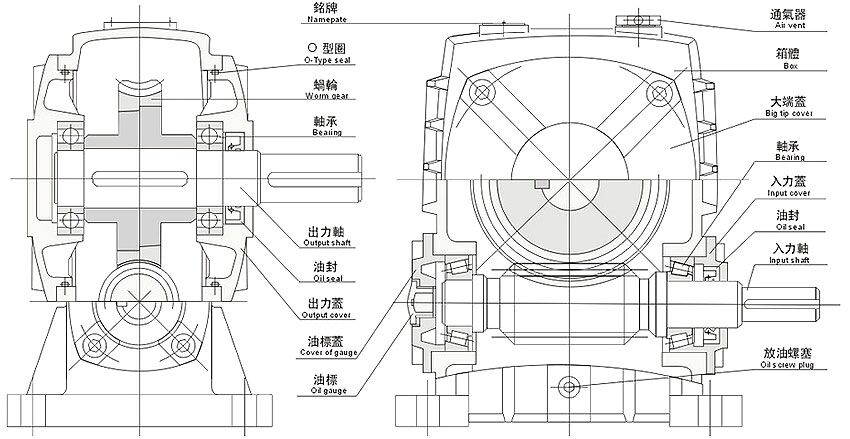

結構圖型號結構表

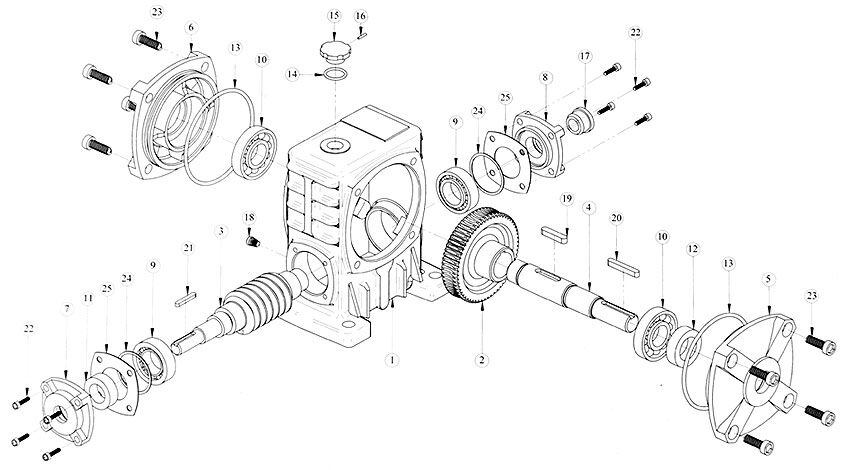

單級WP系列



NO. 零件 Parts NO. 零件 Parts
1 機座 Frame 14 0 型 圈 〇 Ring
2 蝸輪 Worm Wheel 15 加 油 蓋 Oil Hole Cover
3 蝸桿軸 Worm Shaft 16 塞 子 Pin
4 出力軸 Output Shaft 17 油 標 Oil Gauge
5 出力蓋 Output Shaft Cover 18 油 塞 Oil Plug
6 出力蓋 Output Shaft Cover 19 平 鍵 Key
7 入力蓋 Input Shaft Cover 20 平 鍵 Key
8 入力蓋 Input Shaft Cover 21 平 鍵 Key
9 軸承 Bearing 22 內六角螺釘 Intl.Hex Screw
10 軸承 Bearing 23 內六角螺釘 Intl.Hex Screw
11 油封 Oil Seal 24 調 整 圈 Shim
12 油封 Oil Seal 25 密 封 塾 Gasket
13 0型圈 ORing


WAP型

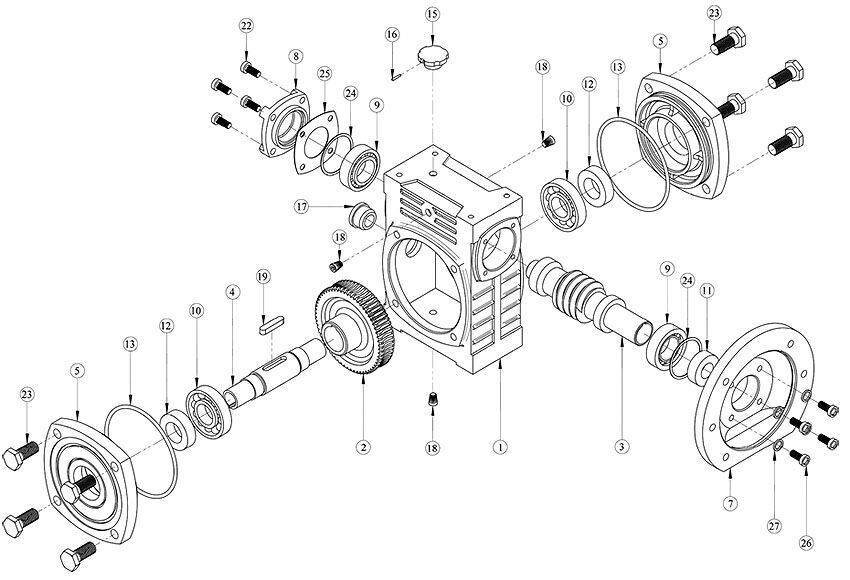

單級WPW系列



?

單級WPW系列



NO. 零件 Parts NO. 零件 Parts
1 機座 Frame 15 加 油蓋 Oil Hole Cover
2 蝸輪 Worm Wheel 16 塞 子 Pin
3 蝸桿軸 Worm Shaft 17 油 標 Oil Gauge
4 出力軸 Output Shaft 18 油 塞 Oil Plug
5 出力蓋 Output Shaft Cover 19 平 鍵 Key
7 法蘭 Flange 22 內六角螺釘 Intl.Hex Screw
8 入力蓋 Input Shaft Cover 23 六 角螺栓 Hex.bolt
9 軸承 Bearing 24 調 整圈 Shim
10 軸承 Bearing 25 密 封墊 Gasket
11 油封 Oil Seal 26 內六角螺釘 Intl.Hex Screw
12 油封 Oil Seal 27 彈 簧墊圈 Sping washer
13 0型圈 ORing



WPWDK型

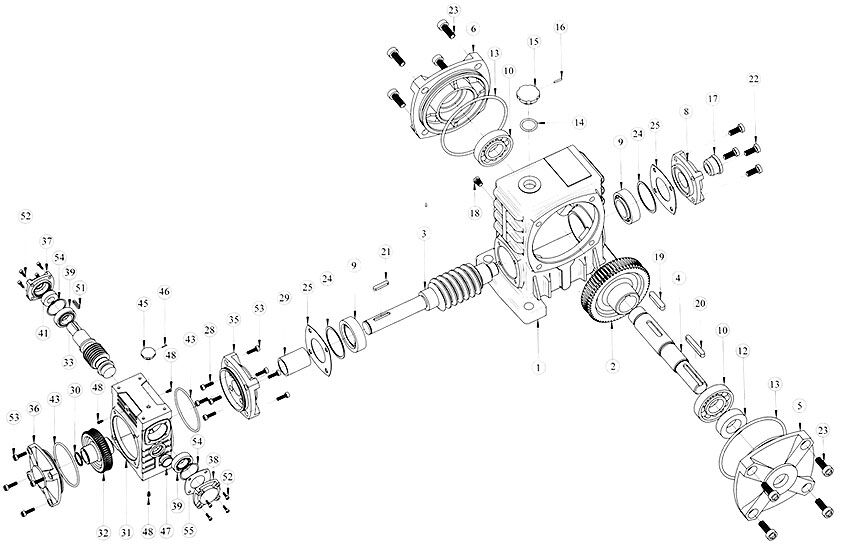

雙級WPE系列



NO. 零件 Parts NO. 零件 Parts NO. 零件 Parts
1 機座 Frame 18 油 塞 Oil Plug 36 出 力 蓋 Output Shaft Cover
2 蝸輪 Worm Wheel 19 平 鍵 Key 37 入 力 蓋 Input Shaft Cover
3 蝸桿軸 Worm Shaft 20 平 鍵 Key 38 A 力 蓋 Input Shaft Cover
4 出力軸 Output Shaft 21 平 鍵 Key 39 軸 承 Bearing
5 出力蓋 Output Shaft Cover 22 內六角螺釘 Intl.Hex Screw 41 油 封 Oil Seal
6 出力蓋 Output Shaft Cover 23 內六角螺釘 Intl.Hex Screw 43 0 型 圈 O Ring
8 入力蓋 Input Shaft Cover 24 調 整圈 Shim 45 加 油 蓋 Oil Hole Cover
9 軸承 Bearing 25 密 封墊 Gasket 46 塞 子 Pin
10 軸承 Bearing 28 內六角螺釘 Intl.Hex Screw 47 油 標 Oil Gauge
12 油封 Oil Seal 29 軸 套 Shaft sleeve 48 油 塞 Oil Plug
13 0型圈 ?ORing 30 擋 圈 Snap ring 51 平 鍵 Key
14 0型圈 ?ORing 31 機 座 Frame 52 內六角螺釘 Intl.Hex Screw
15 加油蓋 Oil Hole Cover 32 蝸 輪 Worm Wheel 53 內六角螺釘 Intl.Hex Screw
16 塞子 Pin 33 蝸 桿 Worm Shaft 54 調 整 圈 Shim
17 油標 Oil Gauge 35 聯接端蓋 Connecting cover 55 密 封 塾 Gasket



WPEA型

?

?
